圓錐破碎機的核心部件介紹

發布時間：

2024-12-20 13:17

圓錐破碎機是現代礦業和建筑行業中至關重要的設備，廣泛應用于礦石破碎和石料加工等環節。其復雜的結構和強大的功能依賴于各個部件的協同工作，設備性能的好壞與配件的質量和配合密切相關。了解圓錐破碎機部件的名稱和功能，對于更好地使用和維護圓錐破碎機至關重要。本文將重點介紹圓錐破碎機的主要配件，并分析其功能與特點。

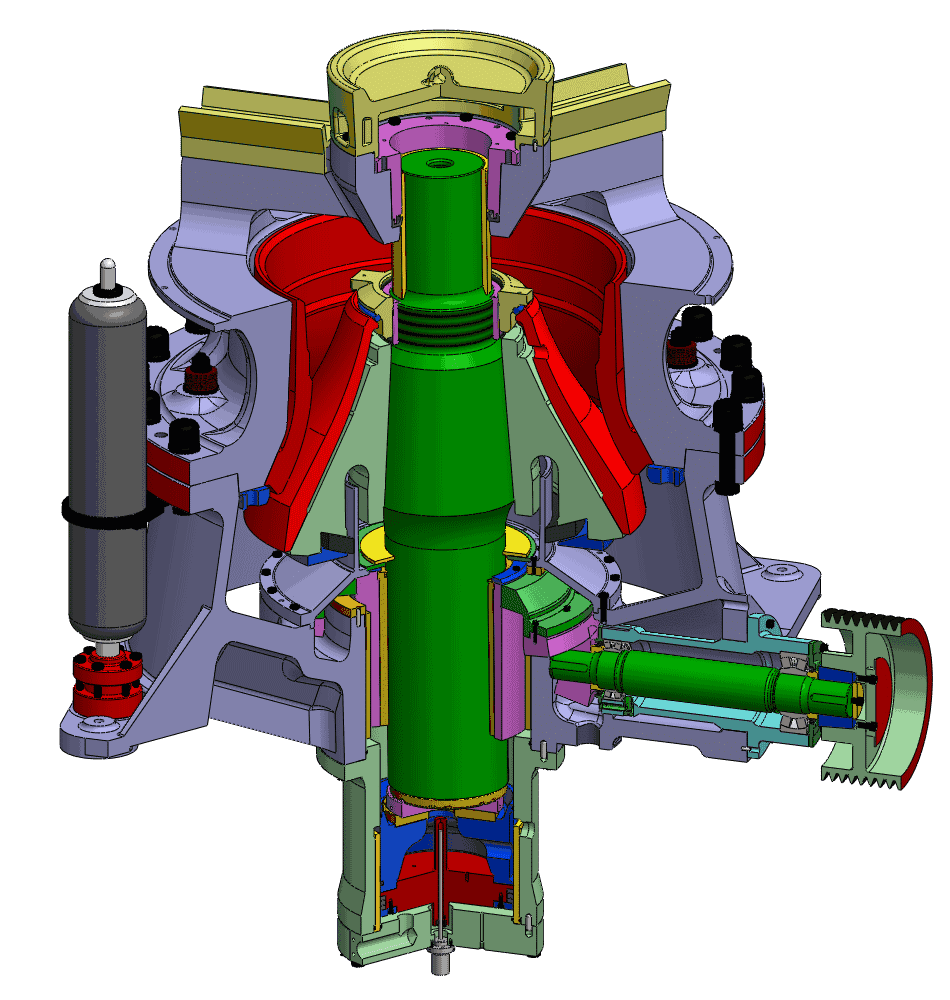

圓錐破碎機零件圖

一、破碎壁（動錐）

破碎壁，或稱動錐，是圓錐破碎機部件的核心組成部分之一。它通常采用高耐磨復合材料制造，具備優異的耐磨性和較高的性價比。在破碎過程中，破碎壁高速旋轉并與定錐（軋臼壁）形成剪切作用，從而實現對物料的破碎。為了確保破碎壁的穩定性和延長使用壽命，破碎壁與圓錐軀體之間會用環氧樹脂澆鑄，確保其緊密結合。特別是在安裝或更換新的破碎壁時，應定期檢查其固定情況，確保設備穩定運行。

二、軋臼壁（定錐）

軋臼壁是圓錐破碎機的另一個關鍵部件，它與破碎壁共同組成破碎腔。與動錐不同，軋臼壁是固定不動的，而動錐圍繞其旋轉并調整與軋臼壁之間的距離，從而完成物料的破碎。軋臼壁通常采用高錳鋼材料制造，具備抗沖擊、耐磨和抗擠壓等優良性能，可以承受來自破碎過程中的巨大沖擊力。在破碎壁和軋臼壁之間，通常會注入鋅合金，形成更為牢固的結合，確保二者的穩定配合。

三、碗型軸承

碗型軸承是圓錐破碎機中的重要支撐部件，主要承受機器的重量及破碎過程中的沖擊力。安裝碗型軸承前，應徹底清理油槽和油孔中的雜物，并檢查防塵圈和檔油圈是否完好。安裝時，要確保碗型軸承架與底座的緊密配合，并使用塞尺檢查接觸面的平整度。安裝后，應盡早用蓋板將其覆蓋，避免受到外界損壞。

四、銅套

銅套是圓錐破碎機的重要滑動軸承，位于動錐主軸與大齒輪之間，承受破碎過程中的軸向和徑向載荷。銅套的設計和材料直接影響機器的穩定運行和耐用性。銅套的磨損相對較小，但一旦超過一定磨損標準，就需要及時更換。此外，銅套的磨損程度也會影響動錐的運動軌跡，進而影響設備的性能。

五、其他配件

除了上述主要圓錐破碎機部件，圓錐破碎機還包括彈簧、調整環、排料口等輔助部件。彈簧的作用是防止破碎機在遇到非粉碎物體時發生損壞；調整環用于調整破碎腔的形狀和尺寸，以適應不同物料的破碎要求；排料口則負責將破碎后的物料順利排出。盡管這些部件不像主要配件那樣引人注目，但它們同樣在保證圓錐破碎機的有效運轉中起著關鍵作用。

圓錐破碎機的性能離不開各類配件的優質制造和合理搭配。通過精心選擇和安裝這些圓錐破碎機部件，并加強日常的維護與保養，可以有效確保設備的穩定運行與有效破碎能力。
