圓錐式破碎機的部件有哪些？

發布時間：

2025-01-17 10:12

圓錐破碎機是一種廣泛應用于各行各業的破碎設備，特別是在采礦、冶金、水泥生產和化學工程領域。它的結構復雜，由多個重要部件組成，每個圓錐式破碎機部件都有其獨特的功能，共同協作完成物料的破碎工作。以下是圓錐破碎機的主要部件及其功能擴展：

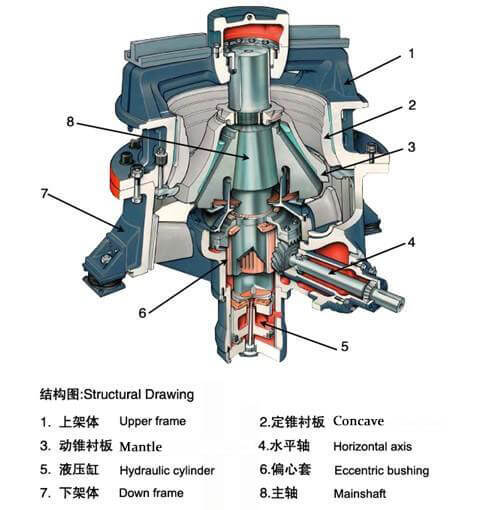

圓錐式破碎機部件

1.破碎壁：破碎壁是圓錐破碎機外部的一部分，負責包裹破碎設備的內部結構。它與軋臼壁共同作用，對物料施加壓力，促使物料發生破碎。破碎壁的設計通?？紤]到抗壓性和耐磨性，以應對長時間的高強度工作環境。

2.軋臼壁：軋臼壁與破碎壁配合形成破碎腔，它的形狀通常為圓錐形，物料在這里被強力壓縮和破碎。通過調節軋臼壁的形狀和間隙，可以控制破碎物料的粒度，進而影響破碎效果和效率。

3.主軸：主軸是圓錐式破碎機部件之一，負責承載和傳遞旋轉運動。主軸的旋轉驅動破碎機內其他部件的運動，從而實現物料的破碎。

4.偏心襯套：偏心襯套通過偏心軸與主軸連接，并在工作時起到改變破碎機上下運動軌跡的作用。通過調整偏心襯套的尺寸和結構，可以?xún)?yōu)化破碎機的工作性能和產量。

5.偏心軸：偏心軸是連接主軸和偏心襯套的關鍵部件，它的偏心設計決定了破碎機的運動方式。偏心軸的旋轉帶動破碎腔的周期性運動，從而實現對物料的壓碎。

6.冠齒輪：冠齒輪是驅動系統中的重要部分，負責將動力從電動機或發動機傳遞到其他運動部件。它與其他齒輪系統協調工作，確保破碎機穩定、高效地運行。

7.機架：機架是圓錐破碎機的基礎結構，所有其他圓錐式破碎機部件都安裝在機架上。它需要具有足夠的強度和穩定性，以承受設備運行時的高負載。

8.過載釋放機構：該機構設計用于保護圓錐破碎機免受過載的影響。當破碎機內的物料異常增多或硬度過大時，過載釋放機構能夠自動釋放物料，防止機器損壞。

9.破碎室：破碎室是圓錐破碎機內負責物料破碎的關鍵區域，物料在此區域經歷強大的壓縮力和剪切力，從而減少粒度。破碎室的形狀和大小決定了破碎效果和生產效率。

10.驅動系統：驅動系統為圓錐破碎機提供必需的動力，通常包括電動機、聯軸器、齒輪箱等組成部分。它將外部電力轉化為機械能，驅動破碎機的各個部件完成破碎任務。

圓錐破碎機通過其精密設計和多樣的圓錐式破碎機部件協同作用，能夠有效地將大塊礦石或其他物料進行破碎。物料通過破碎壁和軋臼壁之間的強力壓迫，在破碎室內被進一步壓縮和粉碎，從而達到所需的粒度和形狀。

圓錐式破碎機部件,破碎壁,軋臼壁
